Vörulýsing
Okkarljósleiðara dreift hitaskynjarakerfimeðhöndlar skynjunarþráðinn sem samfelldan hitaskynjara frekar en sett af punktmælum. Þrjár afkastaútgáfur veita mismunandi staðbundna upplausn og staðsetningarnákvæmni.
Tæknileg meginregla
Rafmagns ljósnemar eru settir upp á nauðsynlegum heitum reitum. Hitabreytingar breyta ljóssvörun skynjunarefnisins og skjárinn breytir þessu svari í stöðugt hitastig. Vegna þess að mælileiðin er sjónræn frekar en málmísk, er hún áfram hentug fyrir sterk raf- og segulsvið.
Eiginleikar vöru
Ljósleiðara dreift hitaskynjarakerfið veitir samfellda hitaþekju yfir kílómetra af skynjunartrefjum. Raman og OTDR vinnsla staðsetja hvern hitaatburð á leiðinni. Þrjú upplausnarstig styðja langar leiðir eða minni staðsetningar á heitum-reitum. Óvirku trefjarnar eru ónæmar fyrir rafsegultruflunum og henta á hættusvæði.
Rekstrarskilyrði
Settu vöruna upp á hreinum, loftræstum stað án ætandi gass, leiðandi ryks, innkomu vatns, mikils titrings eða mikils höggs. Gefðu áreiðanlega verndandi jarðtengingu, haltu nauðsynlegu rafmagnsbilunum og notaðu nafnaflgjafa. Staðfestu umhverfishitastig, rakastig, hæð yfir sjávarmáli, hlífðarvörn, snúruleið og samskiptaskilyrði fyrir framleiðslu og uppsetningu.
Vörufæribreytur
|
Parameter |
Upplýsingar |
|
Rásir |
4 rásir; valfrjáls stækkun í 16 |
|
Mæling fjarlægð |
Minna en eða jafnt og 12 km |
|
Staðbundin upplausn |
MDSSS01 ±0,4 m; MDSSS02 ±0,2 m; MDSSS03 ±0,1 m |
|
Staðsetningarnákvæmni |
MDSSS01 ±0,4 m; MDSSS02 ±0,2 m; MDSSS03 ±0,1 m |
|
Viðvörunarsvörun / mælitími |
Minna en eða jafnt og 3 s / Minna en eða jafnt og 1 s á km |
|
Hitastig |
-200 gráður til +455 gráður, fer eftir skynjunarsnúru |
|
Hitastig nákvæmni / upplausn |
±0,1 gráðu við uppgefnar aðstæður / 0,01 gráðu |
|
Viðmót |
RJ45, tvö RS485, tvö USB og átta liða; allt að 32 liða valfrjálst |
|
Afl/eyðsla |
24 VDC; að meðaltali Minna en eða jafnt og 10 W |
|
Mál / þyngd |
430×346×90 mm / 8 kg |
Kostir vöru
- Theljósleiðara dreift hitaskynjarakerfiveitir samfellda hitaþekju yfir kílómetra af skyntrefjum.
- Raman og OTDR vinnsla staðsetja hvern hitaatburð á leiðinni.
- Þrjú upplausnarstig styðja langar leiðir eða smærri staðsetningar á heitum-reitum.
- Óvirku trefjarnar eru ónæmar fyrir rafsegultruflunum og henta á hættusvæði.
Helstu forrit
Theljósleiðara dreift hitaskynjarakerfier notað fyrir háspennustrengjaleiðir, kapalgöng, samskeyti, flutningsgöng, tanka, færibönd og stíflur.
Það styður heita-viðvörun, eldskynjun, straum-afkastagetugreiningu og leiðarsýn.
Kerfið er gagnlegt þar sem erfitt er að setja upp og viðhalda mörgum punktskynjara.

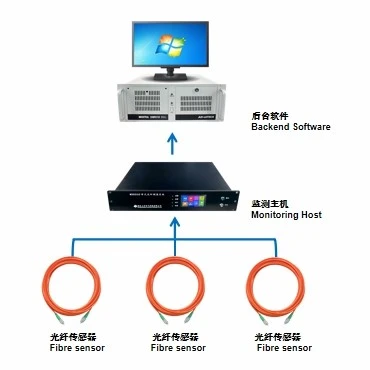

Íhlutir
|
Hluti |
Virka |
|
Dreifður skynjunargestgjafi |
Setur sjónpúlsum og reiknar út hitastig og staðsetningu. |
|
Hitastig-skynjar trefjar |
Virkar sem samfelldur óvirki skynjunarþátturinn. |
|
Relay og samskipti tengi |
Sendu viðvörun og gögn til ytri kerfa. |
|
Vef-hugbúnaður |
Stillir svæði og sýnir kort, ferla, feril og viðvaranir. |
Algengar spurningar
Sp.: Hvaða upplýsingar eru nauðsynlegar fyrir val á gerðum?
A: Gefðu upp leiðarlengd, svæðisáætlun, nauðsynlega staðbundna upplausn, hitastig, trefjaleið og tengi.
Sp.: Hvað ætti að athuga fyrir uppsetningu?
A: Athugaðu beygjuradíus trefja, togkraft, hreinleika tengis, leiðarvernd og staðsetningarskrár svæðisins.
Sp.: Hvernig er hægt að samþætta tækið eða kerfið?
A: Modbus RTU, Modbus TCP, JSON og sérsniðnar samskiptareglur eru fáanlegar á tilgreindum vettvangi.
Sp.: Hvaða valkostir ættu að vera staðfestir fyrir framleiðslu?
A: Staðfestu frammistöðuútgáfu, rásafjölda, skynjunarsnúru, tengi, liða, netkerfi og vararafhlöðu.
